Проект реализован: Москва, ул. Корабельная дом 1.
Объект: Квартира на 19 этаже площадью 90 м². Зона для притока чистого воздуха - две детские комнаты. Ранее монтировали установку в этой же квартире в родительской спальне.
Выполненные работы: Инженерный расчет трассы на два помещения, чистовое алмазное бурение отверстий, монтаж вентиляционной установки Minibox E300 с автоматикой Zentec на бок в фасадную корзину от застройщика, установка прямоугольного шумоглушителя Minibox 125/900, прокладка основной трассы диаметром 125 мм с переходом на 100 мм для второй комнаты, вывод воздуховодов над радиаторами отопления, скрытый монтаж пульта управления и пусконаладочные работы.
Задача: обеспечить приток свежего воздуха в две детские комнаты от одной установки
Заказчику требовалось организовать здоровый микроклимат, защиту от уличного шума и пыли сразу в двух детских комнатах. Поскольку проект реализовывался в той же квартире (где ранее устанавливалось оборудование для родительской комнаты), необходимо было подобрать решение, которое справлялось бы с объемом воздуха для помещений общей площадью 38 м². При этом сохранялось строгое требование управляющей компании — размещать оборудование только в предусмотренных зонах (корзина для кондиционера на фасаде дома).
Подбор оборудования
Опираясь на успешное решение для спальни, инженеры использовали аналогичную сверхкомпактную приточную установку Minibox E300 с автоматикой Zentec.
- Мощность для двух комнат: Производительности Minibox E300 достаточно для уверенного снабжения свежим воздухом обеих детских.
- Монтаж «на бок» в корзину от застройщика: Как и на первом этапе работ, наружный блок необходимо было смонтировать строго внутри существующей декоративной корзины для кондиционера на фасаде здания. Из-за критически малой глубины корзины инженеры применили уже проверенное нестандартное решение — установку смонтировали на бок. Это позволило идеально вписаться в ограниченные габариты, не нарушая архитектурный облик ЖК.
- Абсолютная тишина: Для детских комнат акустический комфорт является приоритетом. Интеграция в магистраль фирменного прямоугольного шумоглушителя Minibox 125/900 обеспечила практически бесшумную подачу воздуха.
Выбор клиента
Заказчик утвердил предложенную схему разводки, так как она позволила оптимизировать бюджет, выполнить регламент ЖК по сохранению фасада и минимизировать количество наружных блоков. Эффективность оборудования клиент уже смог оценить на примере первой смонтированной зоны.
Выполненные работы
- Проектирование схемы разводки воздуховодов на две комнаты

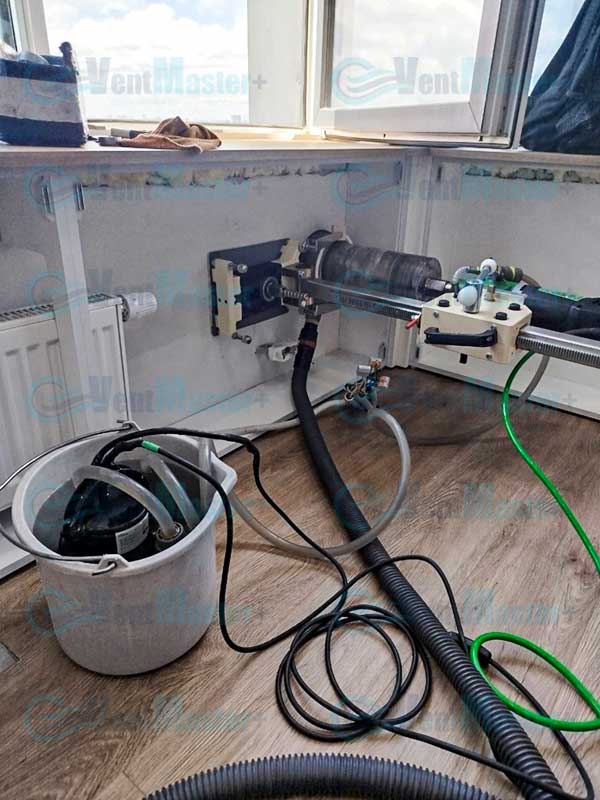

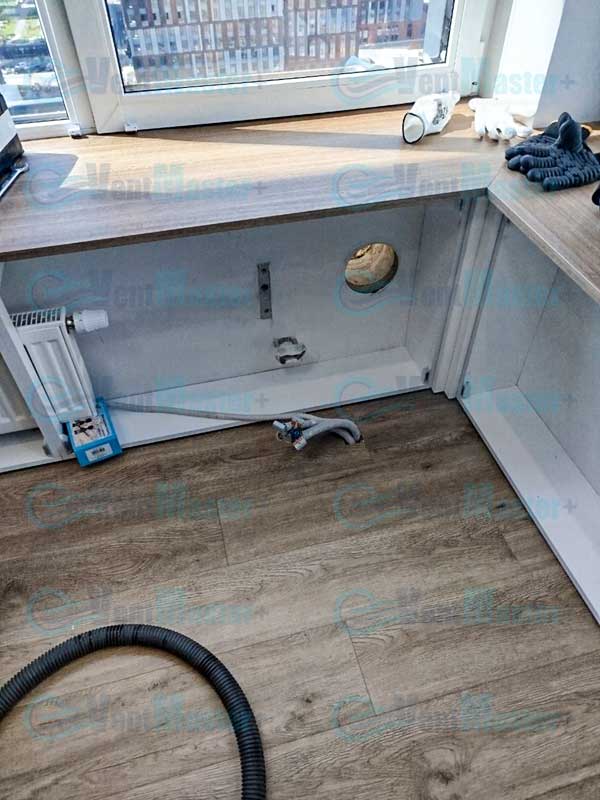

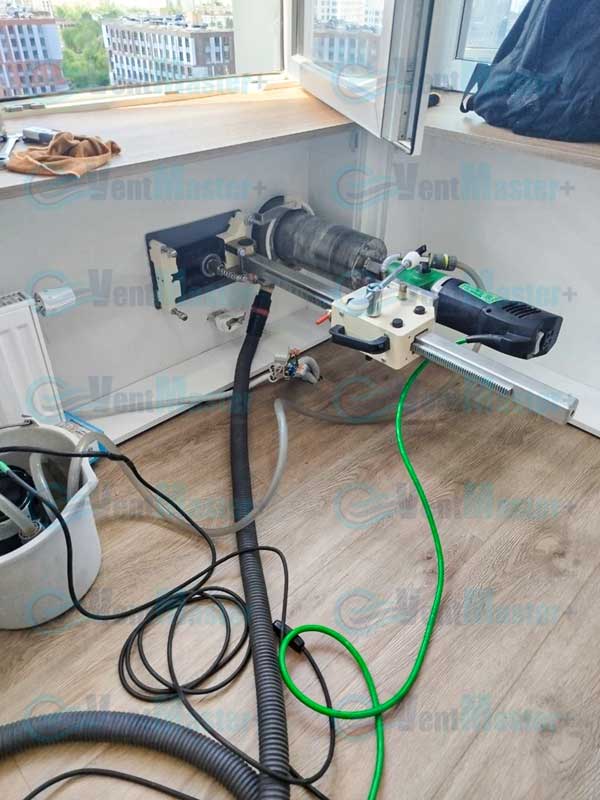

- Чистовое алмазное бурение технологического отверстия
- Монтаж вентиляционной установки Minibox E300 с автоматикой Zentec на бок в специальную фасадную корзину
- Установка прямоугольного шумоглушителя Minibox 125/900
- Прокладка магистрали (диаметр 125 мм), а также воздуховод с термоизоляцией на улице.
- Монтаж перехода на воздуховод 100 мм для второй детской
- Вывод каналов в зоны над радиаторами и установка пульта управления
- Пусконаладочные работы
Этапы работ по установке системы приточной вентиляции
- Уличный монтаж и забор воздуха. Установка Minibox E300 надежно закреплена боком в узком пространстве специальной корзины на фасаде дома от застройщика. С уличной стороны утепленный канал пенофолом толщиной 2 см заходит в шумоглушитель, обеспечивая тихий забор воздуха непосредственно в установку.
- Трассировка для двух комнат. Основной канал диаметром 125 мм смонтирован, от этой магистрали реализован инженерный переход на воздуховод диаметром 100 мм, который проложен через стену во вторую детскую спальню.

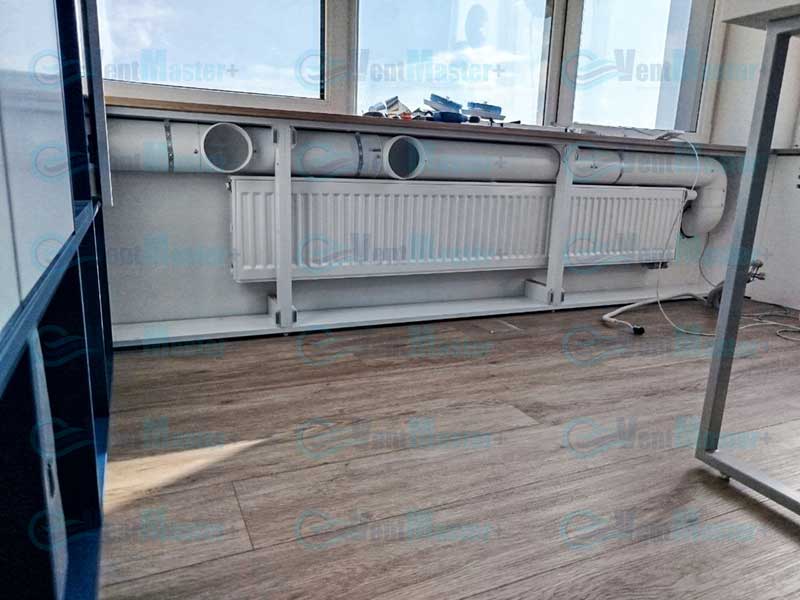

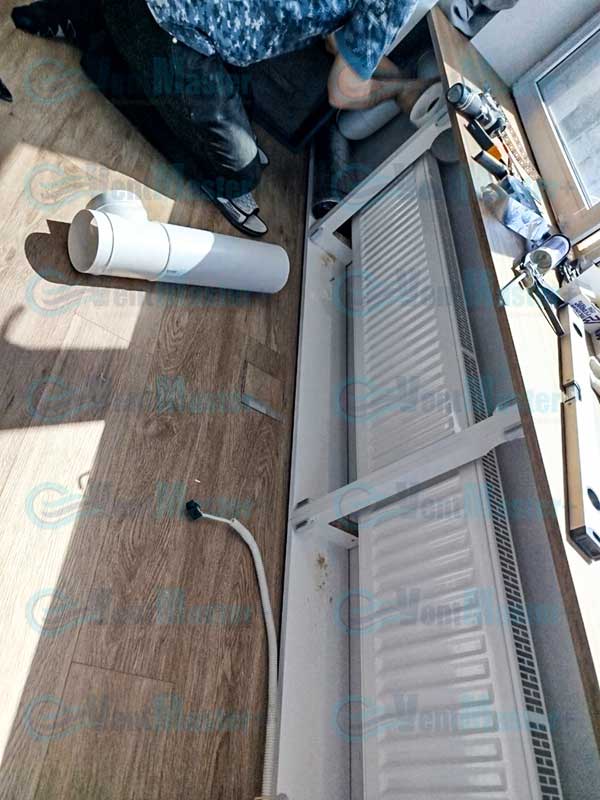

- Внутреннее обустройство. В обеих комнатах входы воздуховодов выведены в зоны над радиаторами отопления.
- Монтаж автоматики. Управление микроклиматом осуществляется с помощью автоматики Zentec. Для сохранения эстетики интерьера пульт управления решено установить скрыто — под рабочим столом, который будет придвинут вплотную к окну. Это обеспечит легкий доступ к настройкам, не привлекая лишнего внимания.
Пуско-наладочные работы
Система протестирована в рабочих режимах, проверена герметичность утепленных стыков на разводке воздуховодов. Замеры показали, что установка работает очень тихо в обеих комнатах, автоматика Zentec функционирует штатно.
Сроки и аккуратность работ
Монтажные работы, включая сложную разводку воздуховодов на два смежных помещения и адаптацию блока под корзину, выполнены максимально аккуратно. Отделка внутри квартиры не пострадала, весь строительный мусор убирался промышленным пылесосом в процессе работы.
Результат
Обе детские комнаты (18 и 20 м²) теперь стабильно обеспечиваются свежим, очищенным воздухом от одной вентиляционной установки Minibox E300. Оборудование полностью скрыто в фасадной корзине от застройщика. Грамотное распределение трассы (с 125 мм на 100 мм), использование шумоглушителя и вывод каналов над радиаторами гарантируют детям комфортный сон в полной тишине и тепле. Клиент полностью удовлетворен интеграцией системы в интерьер и скрытым монтажом пульта управления.
