Проект реализован: Москва, ул. Корабельная дом 1.
Объект: Квартира на 19 этаже площадью 90 м². Зона для притока чистого воздуха - спальня.
Выполненные работы: Инженерный расчет и подбор оборудования под габариты фасадной корзины, чистовое алмазное бурение отверстия, монтаж вентиляционной установки Minibox E300 с автоматикой Zentec на фасаде, прокладка и термоизоляция трассы, установка шумоглушителя Minibox 125/900, монтаж внутреннего анемостата и пусконаладочные работы.
Задача: защитить комнату от уличного шума и пыли, обеспечить приток свежего воздуха
Заказчику требовалось обеспечить постоянный приток свежего, очищенного воздуха в мастер-спальню. Основная сложность заключалась в регламенте управляющей компании: размещать оборудование можно было строго внутри существующей декоративной корзины для внешнего блока кондиционера. При этом длина корзины позволяла поставить вентиляцию, но её глубина оказалась критически малой — всего 300 мм до защитной решетки, а выступающая внутренняя рамка и угол отнимали еще 3 см, сокращая реальное монтажное пространство до 270 мм.
Подбор оборудования
Первоначально планировалось установить систему Satellite 2, но для её монтажа требуется глубина не менее 550 мм. Специалисты нашей компании нашли альтернативное и технологичное решение на базе компактной вентустановки Minibox E300 с автоматикой Zentec.
- Сверхкомпактные габариты: Размеры Minibox E300 составляют всего 200 мм в высоту и 850 мм в длину.
- Монтаж «на бок»: Стандартная установка на торец (когда обслуживаемая крышка находится сверху) требует ширины 300 мм, что было невозможно из-за выступающей рамки корзины (свободно всего 270 мм). Инженеры смонтировали установку боком, идеально вписав её в габариты фасадной конструкции.
- Абсолютная тишина: Для максимального акустического комфорта в спальне в схему интегрирован фирменный прямоугольный шумоглушитель Minibox 125/900.
Выбор клиента
Заказчик утвердил предложенное инженерное решение, которое позволило не только выполнить строгие требования ЖК по сохранению внешнего вида фасада, но и гарантировало легкий доступ к сервисному обслуживанию системы в будущем.
Выполненные работы
- Проектирование схемы прокладки, алмазное бурение технологических отверстий
- Поставка оборудования
- Монтаж вентиляционной установки Minibox E300 с автоматикой Zentec на фасаде
- Прокладка и термоизоляция трассы
- Установка шумоглушителя Minibox 125/900
- Монтаж внутреннего анемостата и пусконаладочные работы.
Этапы работ по установке системы приточной вентиляции
1. Чистовое алмазное бурение. В стене спальни выполнено сквозное отверстие методом алмазного бурения. Все работы проводились в готовом интерьере с обязательным использованием промышленного пылесоса. Это позволило полностью избежать грязи и пыли на стенах и напольном покрытии.
2. Трассировка и термоизоляция. Смонтированы два колена магистрали диаметром 125 мм. Для защиты от промерзания и образования конденсата в зимний период воздуховоды были тщательно утеплены вспененным полиэтиленом (пенофолом) толщиной 2 см. Забор воздуха организован напрямую в установку, откуда он проходит через шумоглушитель Minibox 125×900. На трассе также закреплен точный датчик температуры.
3. Уличный монтаж и защита от осадков. Установка Minibox E300 закреплена боком в узком пространстве корзины. Сверху в дальнейшем будет смонтирована белая солнце- и дождезащитный козырёк. Наш инженер заранее выверил каждый миллиметр пространства: для будущей замены фильтров заказчику достаточно снять боковые защелки корпуса и снять крышку при выключенном питании. Доступ остался удобным и свободным.

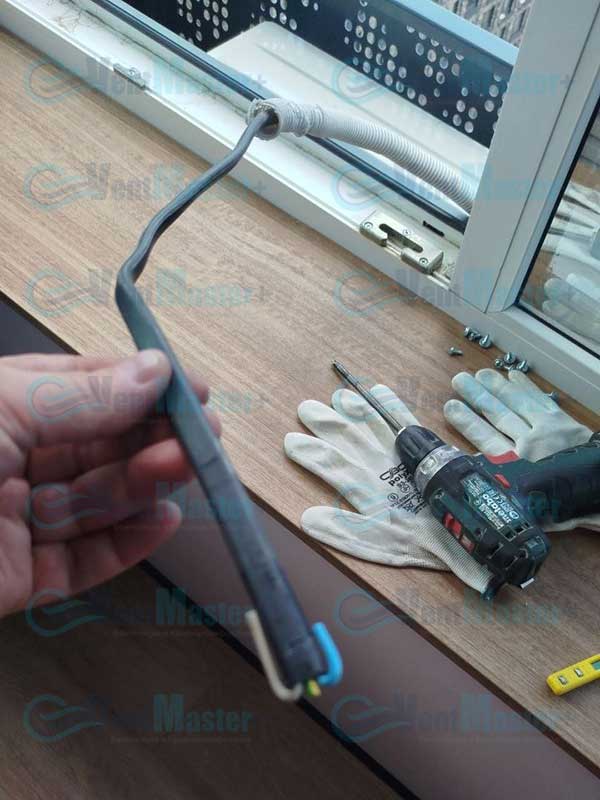

4. Внутреннее обустройство и автоматика. Внутри спальни (в зоне будущего радиатора отопления) смонтирован аккуратный белый приточный анемостат, плавно распределяющий воздух. К установке подключен пульт управления Zentec. На этапе ремонта пульт выведен по временной схеме — позже он будет стационарно смонтирован на стену в любом удобном для клиента месте.
Пуско-наладочные работы
Система протестирована во всех рабочих режимах, проверена герметичность утепленных стыков воздуховодов, настроена логика работы автоматики Zentec по температурному датчику.
Сроки и аккуратность работ
Монтаж был реализован за 1 день. Комплекс работ под ключ с учетом адаптации оборудования под нестандартные размеры корзины кондиционера был выполнен оперативно и максимально аккуратно. Отделка внутри квартиры осталась в идеальной чистоте.
Результат
В спальне квартиры на 19-м этаже обеспечен регулируемый приток свежего воздуха. Оборудование полностью скрыто на фасаде, не нарушает архитектурный облик здания. Благодаря расчету инженера, система работает тихо, а её дальнейшее самостоятельное обслуживание не доставит владельцу никаких хлопот. Заказчик полностью доволен результатом и качеством реализации сложной технической задачи.
