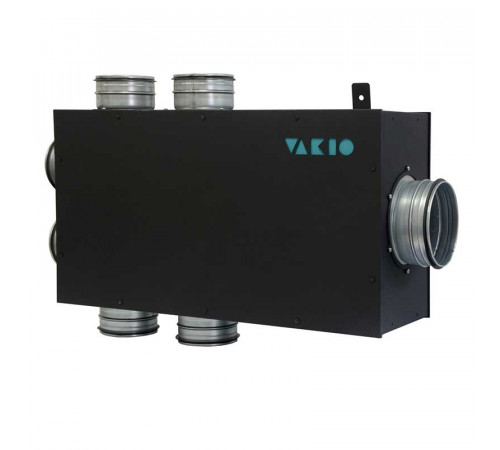

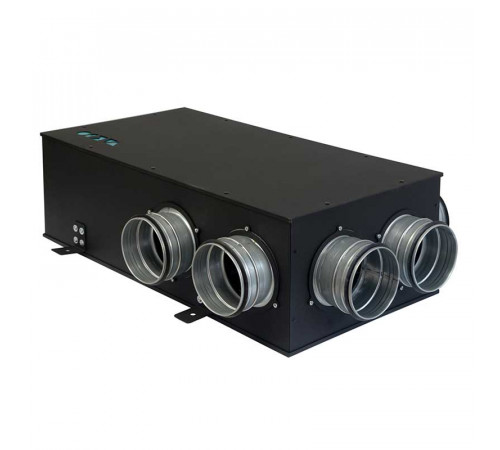

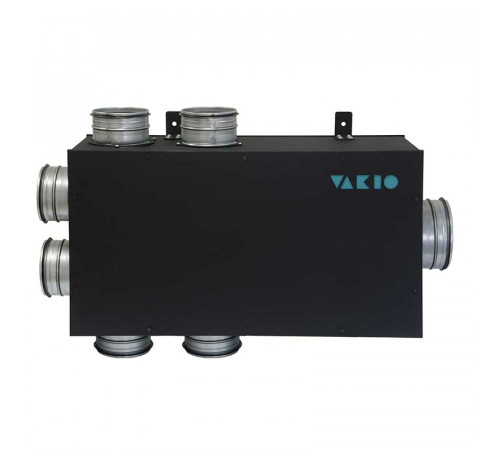

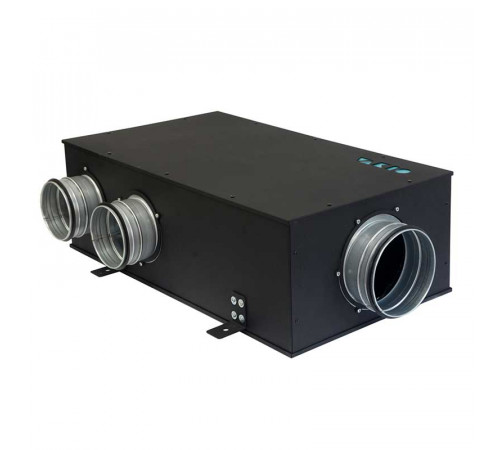

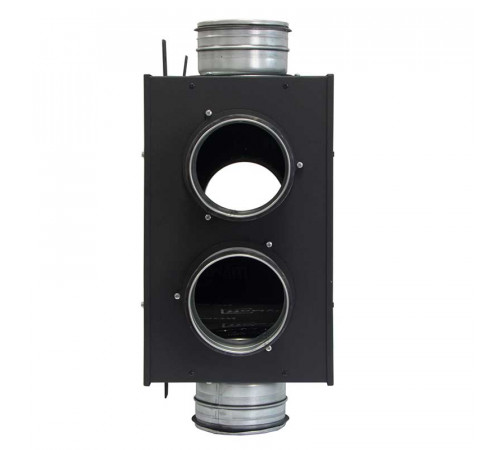

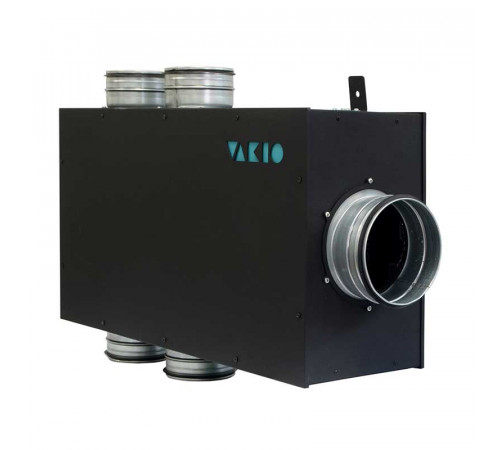

Описание коллектора VAKIO Ф160-Ф125Х6 от производителя

VAKIO AIR CROSS 500

• Идеальный «напарник» для приточной установки VAKIO CITY AIR 500

• Пропускная способность до 600 м³/час

• 6 каналов притока одновременно

• Снижение шума до 6 дБ

• Монтаж внутри помещения

• Удобный в обслуживании компактный корпус

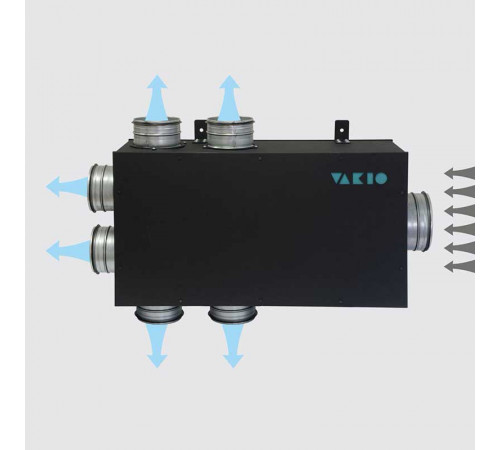

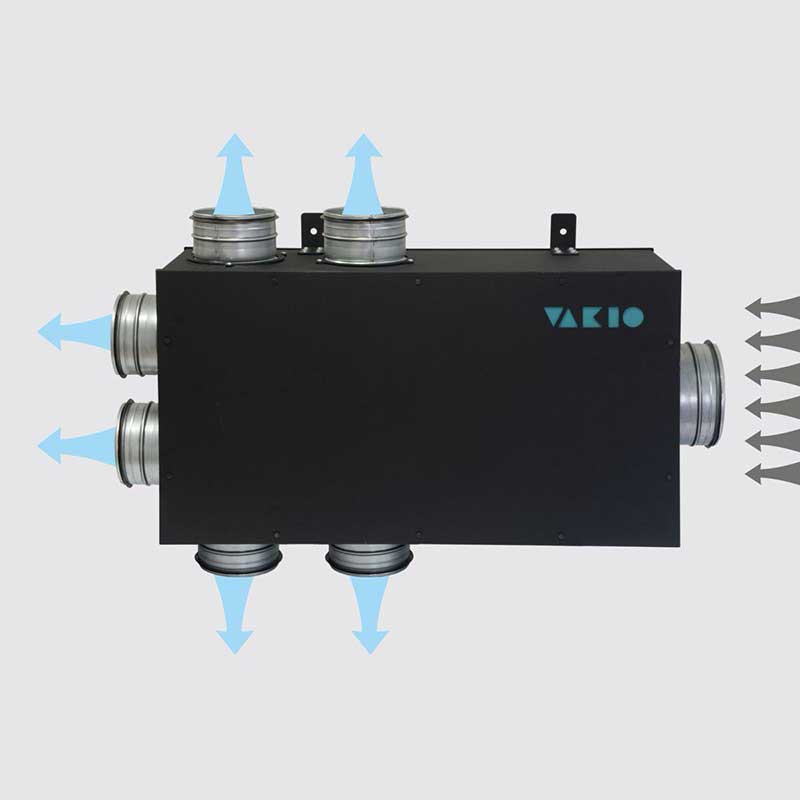

Идеальный баланс потоков (камера статического давления)

Благодаря продуманному внутреннему объему, давление воздуха внутри корпуса выравнивается, и каждый из 6 подключенных воздуховодов получает одинаковый объем воздуха.

Акустический комфорт

Внутри корпуса расположен слой специализированного шумопоглощающего материала, который эффективно гасит шумы, возникающие при движении воздуха по каналам. Использование AIR CROSS 500 снижает уровень шума в системе на ≤ 6 дБ, создавая в доме атмосферу спокойствия. Является идеальным дополнением к системе шумоподавления в связке с шумоглушителем.

Универсальность и надежность

Эффективная работа при производительности до 600 м³/ч делает его универсальным в применении – в квартирах, домах, коммерческих пространствах (офисы, студии, шоурумы), а продуманная конструкция позволяет смонтировать коллектор на любой плоской поверхности (на полу, стене или полотке).

Скорость и чистота монтажа

VAKIO AIR CROSS 500 превращает установку системы вентиляции в быстрый и технологичный процесс. Компактный корпус и 6 готовых выходов Ø125 мм позволяют сократить время монтажных работ. Можно задействовать как все выходы для большой квартиры или офиса, так и часть из них (заглушки в комплекте). Это дает полную свободу при проектировании разводки вентиляции в помещениях любой сложности. • Минимум пыли и лишних отверстий: использование одного коллектора на 6 выходов вместо каскада тройников сокращает количество соединений и крепежных работ, что делает процесс установки чистым и аккуратным, особенно, если в помещении уже сделана предчистовая отделка. • Готов к установке за 5 минут: коллектор поставляется в максимальной комплектации, нужно лишь закрепить монтажные кронштейны и переставить фланцы в рабочее положение.

Рекомендации по монтажу VAKIO AIR CROSS 500:

Для достижения максимальной эффективности системы наши инженеры рекомендуют:

Место установки: монтируйте коллектор максимально близко к приточной установке (после шумоглушителя). Соблюдайте общее правило подключения воздуховодов: до и после поворота каналов воздуховодов должен быть отступ не менее 3-х диаметров для предотвращения завихрений и потерь в каналах.

Тип воздуховодов: в холодных зонах рекомендуется использовать утепленные воздуховоды.

Поверхность: установка возможна на любую плоскую поверхность (пол, стена, потолок) с достаточной несущей способностью.

 Что в коробке?

Мы позаботились о том, чтобы у вас было всё необходимое для быстрого старта:

• Коллектор VAKIO AIR CROSS 500 – 1 шт.
• Присоединительный фланец Ø160 (вход) – 1 шт.
• Присоединительный фланец Ø125 (выход) – 6 шт.
• Заглушка Ø125 (для неиспользуемых каналов) – 5 шт.
• Монтажный кронштейн Г-образный – 4 шт.
• Паспорт изделия и инструкция по эксплуатации – 1 шт.

Примечание: для удобства транспортировки фланцы могут быть демонтированы или развернуты внутрь корпуса. Перед монтажом просто переставьте их наружу согласно инструкции в паспорте.

Создайте идеальный микроклимат в каждом помещении вместе с профессиональными решениями от VAKIO.
