Тройник перекрестного потока 160 мм

Описание тройника перекрестного потока 160 мм от производителя

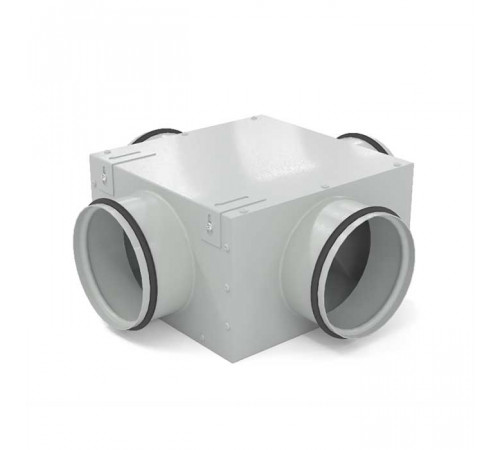

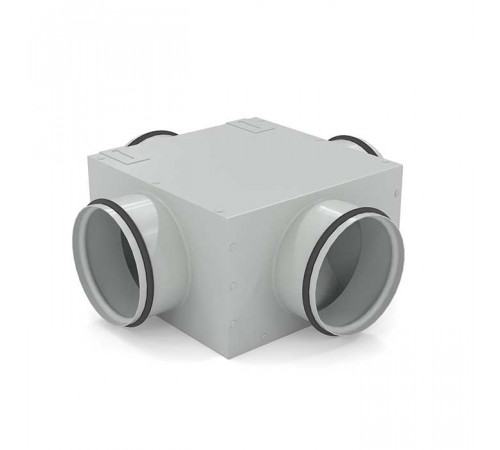

Перекрестно точный - короб в котором с четырех сторон расположены патрубки для подключения воздуховода. Перекрестно точный короб служит для того, чтобы произвести пересечение двух перпендикулярно пересекающихся воздуховодов без занижения потолка. К примеру, если мы пересекаем перпендикулярно два воздуховода по 160 мм, тогда получаем 320 мм опуск потолка. Данный перекрестно - точный короб позволяет пересечь два воздуховода, не смешивая потоки и сохранить высоту потолка.

•  Цвет - Серый;
•  Количество в упаковке - 1 шт;
•  Количество соединений - 4;
•  Размер коробки - 450 х 440 х 190 мм;

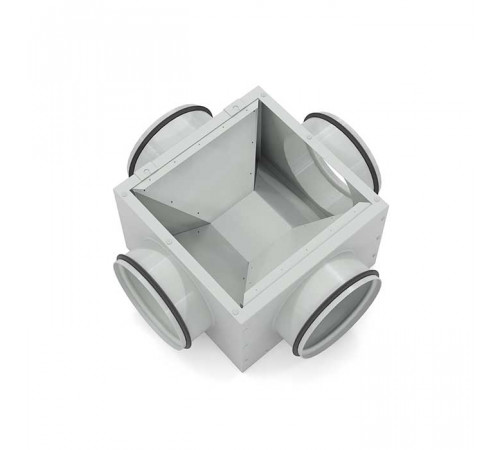

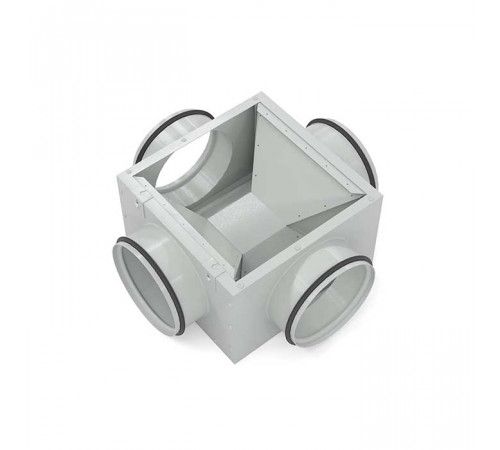

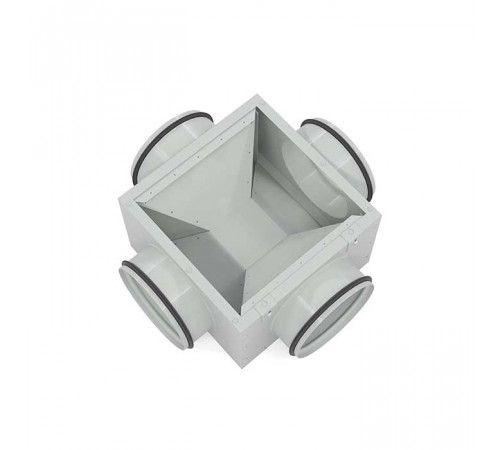

В нашем случае мы пересекаем воздуховод один с другим, и оставляем ту же высоту, что и один воздуховод. Движение воздуха происходит таким путем, как бы огибая внутри этого короба один воздуховод над другим, при входе трубы, в поперечном коробе происходит расширение сечения воздуховода сплющивая ее.

Таким путем, сечение круглого воздуховода = сечению канала в перекрестно точечном коробе. Ширина по высоте остается уменьшенного сечения, а по ширине - расширенного сечения. Тем самым не уменьшая сечения воздуховода.

Пропускная способность по воздуху 2х / 220 м³/ч при V=3 м/c
