Параллельный короб перекрестного потока 200 мм

Описание параллельного короба перекрестного потока 200 мм от производителя

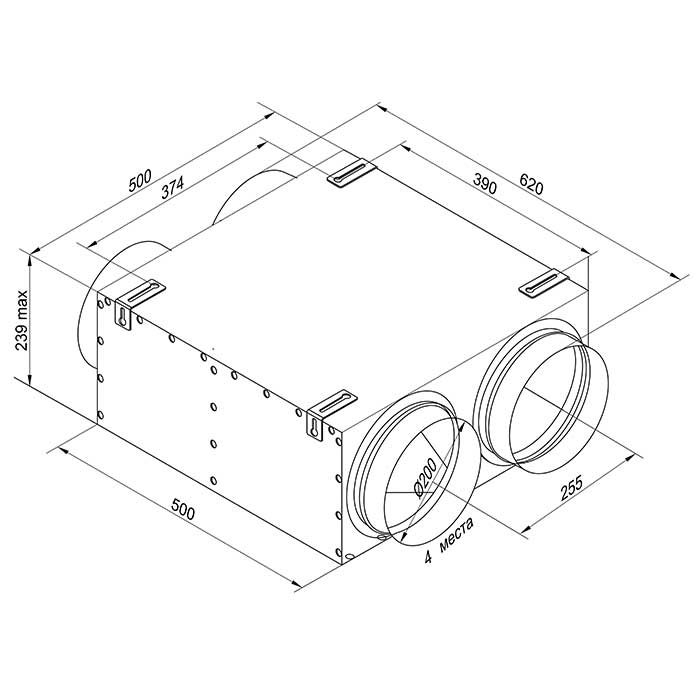

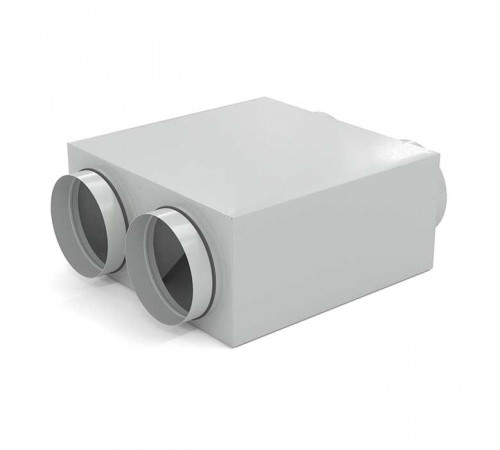

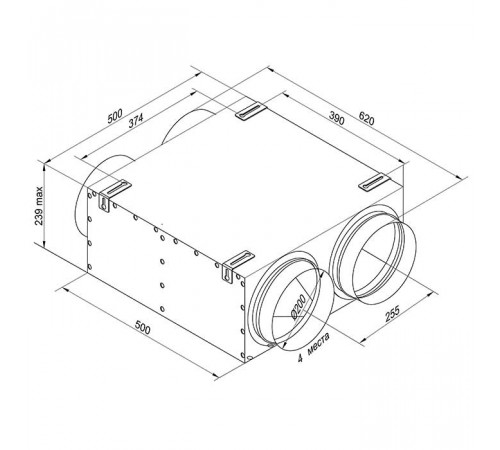

Короб параллельного потока, в котором с двух сторон расположены патрубки для подключения воздуховода. Короб параллельного потока служит для того, чтобы произвести пересечение двух параллельных воздуховодов, без потери эффективности.

•  Цвет - Серый;
•  Количество в упаковке - 1 шт;
•  Количество соединений - 4;
•  Размер коробки - 650х510х240 мм;

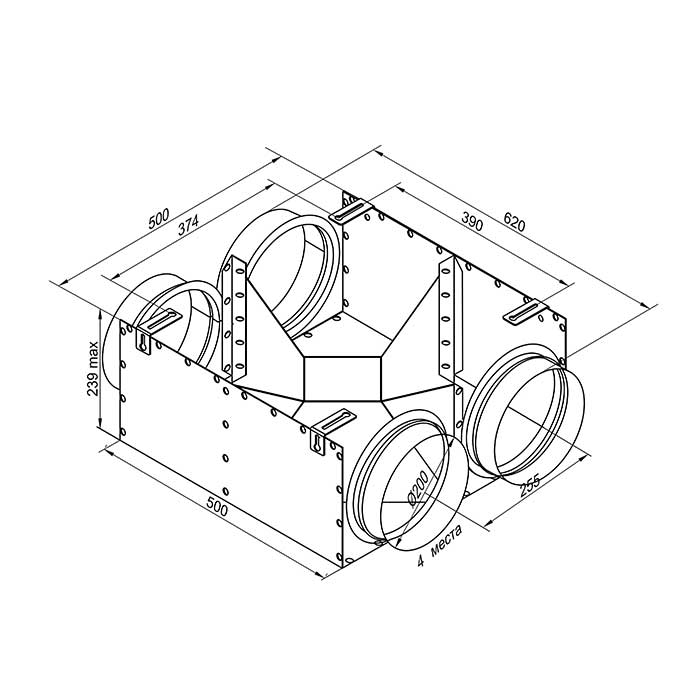

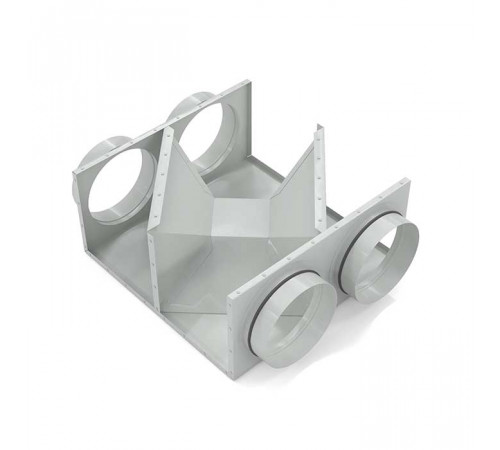

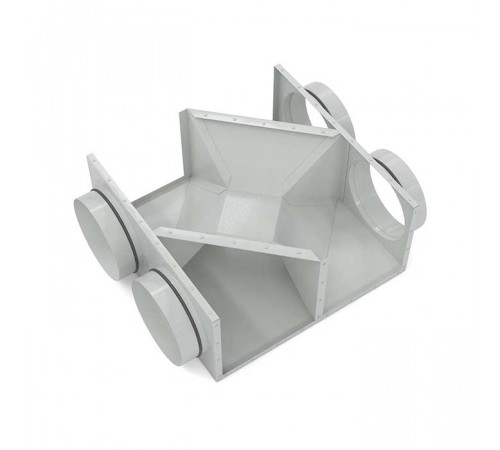

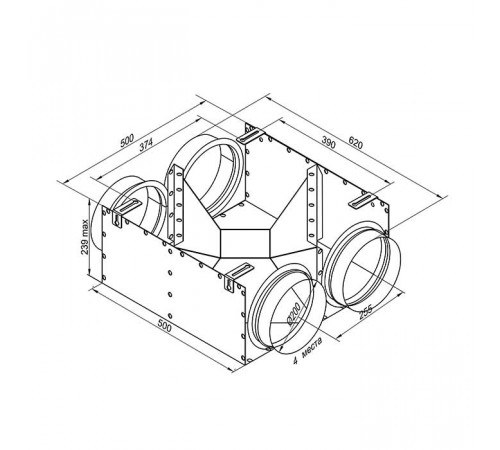

В нашем случае мы пересекаем воздуховод один с другим, и оставляем ту же высоту, что и один воздуховод. Движение воздуха происходит таким путем, как бы огибая внутри этого короба один воздуховод над другим, при входе трубы, в поперечном коробе происходит расширение сечения воздуховода сплющивая ее.

Таким путем, сечение круглого воздуховода = сечению канала в перекрестно точечном коробе. Ширина по высоте остается уменьшенного сечения, а по ширине - расширенного сечения. Тем самым не уменьшая сечения воздуховода.

Комплектность

Параллельный короб перекрестного потока - 1 шт / крепление - 2 шт. Упаковано в картонную коробку

Пропускная способность по воздуху 2х / 220 м³/ч при V=3 м/c
